Představení produktu

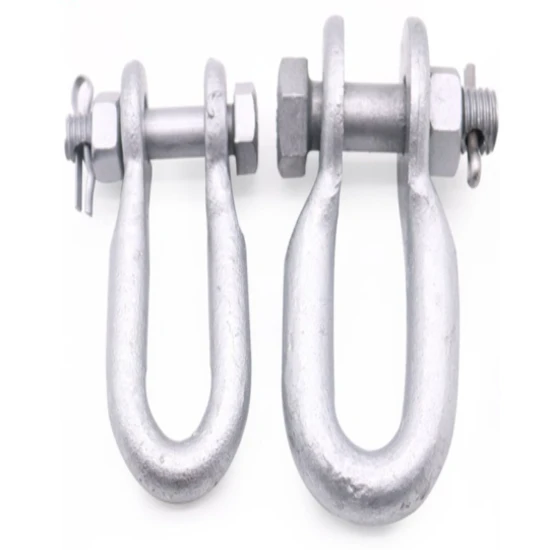

Třmen ve tvaru U je jedním z nejrozšířenějších -univerzálních spojovacích tvarovek v nadzemních vedeních pro přenos energie, pojmenován podle vzhledu ve tvaru „U“-. Jako základní člen „tří kroužků“ spojovacích armatur (kroužek ve tvaru U, závěsný kroužek s kulovou-hlavou a prodlužovací kroužek) se závěsný kroužek ve tvaru U - používá hlavně k přímému zavěšení izolátorů na příčníky věže, ke spojení napínacích svorek s izolátory a slouží jako spojovací čep a různé typy seřizovacích desek kloubových desek. Výrobek je integrálně tvarován pomocí procesu kování za tepla, vyznačuje se jednoduchou strukturou, jasnými silovými-vlastnostmi ložisek a pohodlnou instalací a demontáží, což z něj činí „kloubovou“ součást v systému mechanického zavěšení přenosových vedení.
Technické specifikace
| stabilní provedení Katalogové č. | Model | Hlavní rozměry (mm) | Specifikované zatížení při poruše (kN) | Hmotnost (kg) | ||||
| C | M | d | H | R | ||||
| U-7 | 20 | 16 | 16 | 80 | 10 | 70 | 0.44 | |
| U-10 | 22 | 18 | 18 | 85 | 11 | 100 | 0.54 | |
| U-12 | 24 | 22 | 20 | 90 | 12 | 120 | 0.96 | |
| U-16 | 26 | 24 | 22 | 95 | 13 | 160 | 1.47 | |
| U-21 | 30 | 27 | 24 | 100 | 15 | 210 | 2.2 | |
| U-25 | 34 | 30 | 26 | 110 | 17 | 250 | 2.79 | |
| U-30 | 38 | 36 | 30 | 130 | 19 | 300 | 3.75 | |
| U-0770 | 20 | 16 | 16 | 70 | 10 | 70 | 0.5 | |
| U-1085 | 20 | 18 | 16 | 85 | 10 | 100 | 0.6 | |
| U-1290 | 22 | 22 | 18 | 90 | 11 | 120 | 1 | |
| U-1695 | 24 | 24 | 20 | 95 | 12 | 160 | 1.5 | |
| U-21100 | 24 | 24 | 20 | 100 | 12 | 210 | 1.8 | |
| U-25110 | 28 | 27 | 24 | 110 | 14 | 250 | 2.1 | |
| U-32130 | 36 | 32 | 28 | 130 | 18 | 320 | 3 | |
Výhody produktu
Efektivní mechanický převod: Struktura ve tvaru U- přeměňuje koncentrované zatížení na rovnoměrně rozložené obvodové napětí, snižuje faktor koncentrace napětí o 30 % ve srovnání s pravoúhlými{2}}závěsnými deskami a poskytuje delší únavovou životnost.
Flexibilní směrové přizpůsobení: Kolíkové spoje umožňují určitý stupeň kývání a rotace, přičemž se přizpůsobují dynamickým podmínkám, jako je průhyb větru vodiče a nerovnoměrné napětí ledu.
Snadná sériová kombinace: Několik závěsných kroužků ve tvaru U{0} lze zapojit do série pomocí kolíků, což umožňuje flexibilní nastavení délky izolátorových řetězců bez přizpůsobení ne-standardních armatur.
Úplné pokrytí provozních podmínek: Od U-7 pro distribuční vedení po U-60 pro ultravysoké napětí, jediný typ produktu pokrývá všechny úrovně napětí, čímž se snižuje množství náhradních dílů.
Přímé{0}}provozní vedení: Struktura kolíku a uzavřeného-kolíku podporuje živou-sestavení a demontáž vedení a pomocí speciálních nástrojů umožňuje ekvipotenciální operace a zkracuje dobu výpadku napájení.
Vysoká ekonomická účinnost: Jednoduchá konstrukce a vyzrálý proces kování vedou k nákladům na jednotkové zatížení o 20 % až 30 % nižším než u složitějších konektorů.
Kroky instalace
1.Příprava dirigenta:Vyčistěte a změřte hliníkový vodič nebo kabel Aluminium Conductor Steel Reinforced (ACSR), abyste zajistili přesné rozměrové vyrovnání pro instalaci.
2.Sestava svorky:Umístěte tělo svorky APG PG kolem vodiče a ujistěte se, že jeho vroubkovaná struktura je přesně vyrovnána.
3.Utahování šroubů:Upevněte svorku pomocí žárově{0}}pozinkovaných ocelových šroubů, které zajistí pevné a spolehlivé upevnění.
4.Ověření izolace:Po dokončení instalace ověřte výkon elektrické izolace svorky, abyste potvrdili, že její bezpečnost a provozní výkon splňují požadované specifikace.
Aplikační scénáře
Námořní aplikace:
V námořním průmyslu jsou třmeny ve tvaru U zásadní pro kotvení lodí a zajištění těžkých nákladů na plavidlech. Díky vysoké pevnosti a odolnosti proti korozi se hodí do drsného mořského prostředí a poskytují bezpečné spojení, které vydrží námořní plavbu.
Staveniště:
Na staveništích s těžkým zdvihacím zařízením a materiály nabízí třmen ve tvaru U spolehlivé řešení pro zajištění nákladu -. Jejich vysoká nosnost - a robustní upevnění zajišťují bezpečnost materiálu během přepravy a skladování a minimalizují riziko nehod.
Průmyslová prostředí:
V průmyslových aplikacích jsou tyto třmeny nezbytné pro zajištění strojů a zařízení během přepravy nebo skladování. Jejich odolnost a snadná obsluha z nich činí preferovaný nástroj pro velké a těžké průmyslové komponenty, zajišťující stabilitu a bezpečnost při manipulaci.
Záchranné akce:
Při nouzových záchranných operacích poskytuje třmen tvaru U spolehlivou a efektivní metodu připojení zátěže -. V kritických situacích, kdy jsou rozhodující čas a bezpečnost, je jejich vysoká - pevnost a bezpečné upevnění životně důležité.
FAQ
Otázka: Okovy ve tvaru UU a závěsné kroužky-kulové hlavy jsou oba typy závěsného hardwaru.
Odpověď: Závěsné kroužky ve tvaru U-jsou univerzální-konektory, které se připojují k různým typům hardwaru pomocí kolíku; Závěsné kroužky s kulovou-hlavou jsou specializovaný hardware s kulovým-koncem navrženým tak, aby se vešel pouze do miskovitého- otvoru ocelového krytu v horní části závěsných izolátorů. Závěsné kroužky ve tvaru U- nabízejí větší všestrannost, zatímco závěsné kroužky s kulovou-hlavou se používají speciálně na horní části izolačních strun.
Otázka: Co představují čísla v číslech modelů?
Odpověď: Čísla představují jednu- desetinu jmenovitého zatížení při přetržení v kN. Například U-7 označuje mez pevnosti 70 kN a U-20 označuje 200 kN. Toto je standardní konvence pojmenování hardwaru napájecího vedení.
Otázka: Proč třmeny ve tvaru U rozlišují uzavřené a otevřené konce?
Odpověď: Uzavřený konec má pevnou, zakřivenou strukturu s nejvyšší pevností v tahu a měl by směřovat ke směru primárního zatížení (strana vodiče); Otevřený konec je připojen pomocí kolíku; ačkoliv je vyztužený, teoreticky je strukturálním slabým místem, takže jeho umístění směrem k pevné straně zajišťuje optimální rozložení zatížení.
Otázka: Mohou být třmeny tvaru U použity v sérii?
A: Ano. Při nastavování délky provázku izolátoru lze pomocí kolíků zapojit do série několik závěsů ve tvaru U-. Počet závěsů v sérii by však neměl překročit tři, aby se zabránilo ovlivnění stability nadměrné kumulativní vůle.
Otázka: Existují nějaké požadavky na úhel otevření uzavřeného-koncového kolíku během instalace?
A: Ano. Po vložení uzavřeného-koncového kolíku by měly být obě nohy odděleny o 60 stupňů nebo větší, aby se zajistilo, že vibrace během provozu nezpůsobí jeho vypadnutí. Je-li úhel příliš malý, může se při houpání větru uvolnit; je-li příliš velký, může oslabit pevnost špendlíku.
Otázka: Lze použít závěsy ve tvaru U- pro připojení zemnícího vodiče?
A: Ano. Závěsy ve tvaru U- jsou vhodné pro připojení vodičů a zemnících vodičů; avšak závěsy ve tvaru U - používané pro zemnicí vodiče mají obvykle nižší jmenovité zatížení (U-7 až U-12), protože napětí zemnícího vodiče je obecně nižší než napětí vodičů.
Otázka: Lze U-šroub stále použít, pokud zinkový povlak zbělel nebo vykazuje známky bílé rzi?
Odpověď: Mírné zbělení je způsobeno normální oxidací zinkové vrstvy, která vytváří ochranný film uhličitanu zinečnatého, a neovlivňuje výkon. Pokud se však objeví červená rez (koroze železného substrátu) nebo se zinková vrstva na velké ploše odloupne, měl by být U-šroub vyměněn, aby se zabránilo mechanickému selhání v důsledku snížené- pevnosti průřezu.
Otázka: Proč některé třmeny ve tvaru U mají čep s maticí, zatímco jiné ne?
Odpověď: Standardní věšáky ve tvaru U- používají k uzamčení uzavřený-koncový kolík; vylepšené typy (například ty s příponou „G“) mohou používat maticovou-strukturu proti uvolnění-, která je vhodná pro aplikace s intenzivními vibracemi nebo častým houpáním a poskytuje spolehlivější ochranu proti-uvolnění.
Otázka: Jak se společně používají závěsné kroužky ve tvaru U{{0} a pravoúhlé{1}}montážní desky?
Odpověď: Když šňůra izolátoru vyžaduje otočení o 90 stupňů, závěsný kroužek ve tvaru U se připojí k příčnému ramenu a pravoúhlá{2}}úhlová montážní deska připojí závěsný kroužek ve tvaru písmene U - k vláknu izolátoru, což usnadňuje přechod z vodorovné do svislé orientace. Mějte na paměti, že nosnost obou komponent musí být kompatibilní.
